Comment la fixation d'une structure portante joue un rôle sur la performance thermique du bâtiment?

La performance thermique du bâtiment est au centre des préoccupations actuelles. Afin d'assurer l'efficacité thermique, chaque détail compte, notamment la structure portante de votre façade ventilée. Comarden, votre expert en matériaux de toiture, isolation et bois de charpente, vous offre une solution innovante et durable : la Marcovis Eisys.

Réduire les ponts thermique de la structure portante: un défi relevé par Etanco.

Marcovis Eisys

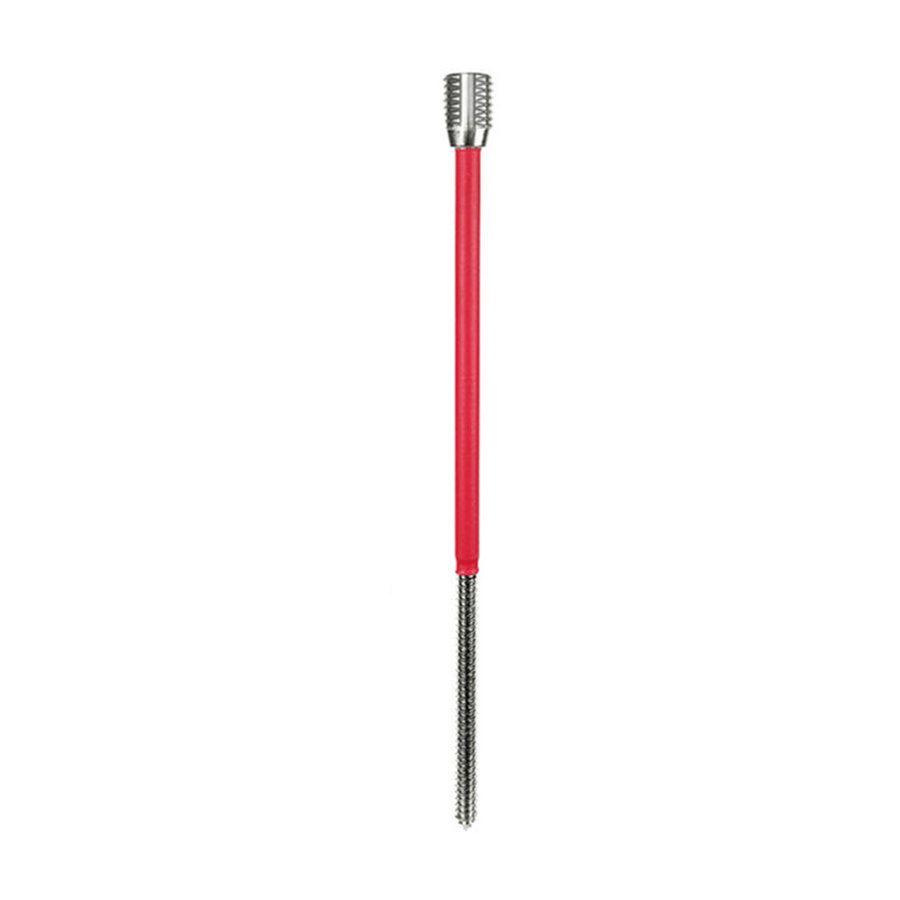

La structure portante se doit de réduire drastiquement les ponts thermiques tout en assurant une ventilation suffisante, croyez-nous, cela vous évitera bien des complications par la suite. Cette structure portante étant, on l'a compris, un élément essentiel d'une façade ventilée de qualité, la fixation de cette dernière est donc primordiale! C'est là que la Marcovis Eisys entre en jeu: une vis structurelle, de distance réglable, permettant de réduire le nombre de ponts thermiques engendrés par les fixations de la structure portante. La douille ou tête de réglage tourne de manière indépendante, permettant de ne plus visser ou dévisser le corps de la vis dans la cheille nylon.

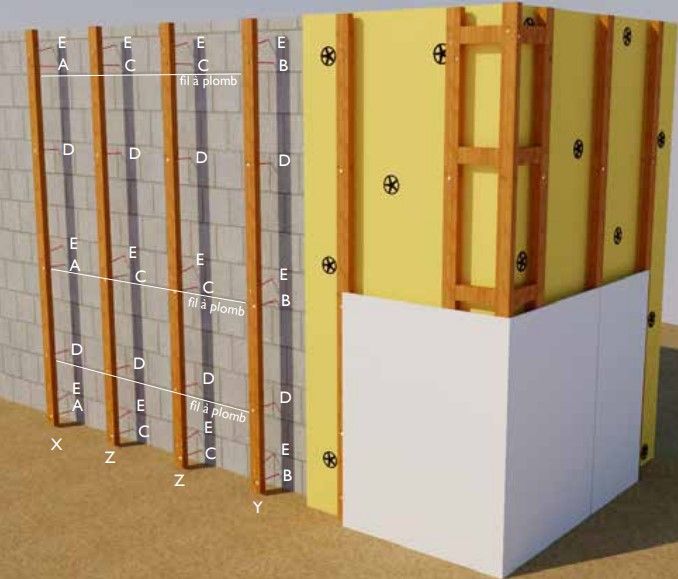

Mise en oeuvre de la Marcovis Eisys, comment ça fonctionne ?

  1. Placement des vis horizontales (A) sur le chevron (40mm min.) X de départ et réglage de ce dernier
  2. Placement des vis horizontales (B) sur le chevron de fin Y et réglage de ce dernier
  3. Placement des vis horizontales (C) sur les chevrons intermédiaires Z
  4. Tirage des cordes entre les chevrons X & Y et réglage des chevrons Z avec les vis (C)
  5. Placement du reste des vis horizontales (D)
  6. Placement de toutes les diagonales (E) => cette étape bloque la structure, aucun réglage ne peut être effectué par la suite

Concernant l'entraxe des chevrons, tout dépendra du support utilisé. Vous retrouverez ci-dessous les tableaux pour le support bloc béton creux.

  1. Entraxe des chevrons 600mm - support bloc béton creux - charge au vent 80 daN/m² avec utilisation de la cheville NYLON XP.

*SS = entraxe maximale des vis diagonales.

*HS = entraxe maximale des vis horizontales.

     2.Entraxe des chevrons 500mm - support bloc béton creux - charge au vent 120 daN/m² avec utilisation de la cheville NYLON XP.

*SS = entraxe maximale des vis diagonales.

*HS = entraxe maximale des vis horizontales.

Marcovis Eisys, un système présentant de nombreux avantages :

  • Amélioration de l'efficacité thermique du bâtiment
  • Réduction des coûts de chauffage
  • Réduction des ponts thermiques
  • Durabilité et fiabilité
  • Disponible en différentes longueurs selon l'épaisseur de l'isolant et du nu fini désiré.

En savoir plus sur la Marcovis Eisys et la structure portante de votre façade ventilée

L'équipe de Comarden, votre expert en matériaux de toiture en Wallonie et à Bruxelles, est à votre disposition pour vous fournir de plus amples informations sur le système de fixation Marcovis Eisys, ou encore sur la structure portante de votre façade ventilée. N'hésitez pas à prendre contact avec nous pour plus de renseignements.
